TEL-10S雷視融合智能測流系統
TEL-10S雷視融合智能測流系統是通過視頻測流技術、雷達測流技術等核心技術，融合AI多場景識別算法與雷視邊緣融合算法，雷達單點測流+雷視流速時空關系建模，使能反推多點流速結果，可支撐全天候、高穩定度測流，實現了對河道等水域的表面流速和流量的精準化、自動化、全量程測量。
- 產品簡介
- 技術參數
系統組成
雷視測流主機、雷視視覺傳感器、雷達測流傳感器、雷達水位傳感器、配套設備(姿態儀、自動旋轉結構模塊、箱體、桿體等)、儲能系統、補光系統、雷視融合測流軟件等組成。
雷視融合測流
| 項目 | 技術參數 |
| 測速范圍 | 0.2~20m/s |
| 流速精度 | ≥95% |
| 流量精度 | ≥95% |
| 雷視視覺傳感器 | 內置流速監測智能算法，基于視頻AI識別分析獲取水流表面流速數據，最大監測距離100m 400萬以上像素1/1.8英寸CMOS 傳感器 |
| 雷達測流傳感器 | 天線樣式:平板雷達 波束寬度:12° 垂直方向自動檢測傾斜角度并修正 雷達水平轉動角度范圍:-60°~60° |
| 工作模式 | 全自動 |
| 自動旋轉功能 | 控制傳感器自動旋轉到指定的測速垂線上完成多條測速垂線水面流速的實測 |
| 供電電壓范圍 | 6-30VDC，有過壓保護、反接保護功能 |
| 安裝方式 | 側裝或者正裝，自帶角度傳感器，支持姿態調整 |
| 工作溫度 | -40℃~70℃ |
雷視測流主機
主機接口:4路RS232，4路RS485，1路USB接口和1個網口，自帶4G通訊模塊和WIFI模塊
主機功能:具有自動校時、在線升級、遠程升級、自動加測、定時測驗等功能，支持LXC，Docker容器部署能力,支持二次開發，符合《水文監測數據通信規約》(SL651-2014)的要求;
連續測量間隔:10分鐘~24小時可設置;
參數配置:支持算法參數配置，支持測速線參數配置，支持人工測速垂線起點距、流速數據錄入，支持?jǐn)嗝娴匦涡畔⑸蟼骰蜾浫耄С峙渲昧髁柯识▌澐值乃患墧?shù)量、水位計參數組、水面流量系統和測點最大流速等信息，支持配置水位流量二次函數關系參數;
旋轉功能:配自動旋轉結構模塊，支持不同水位級設置不同測速垂線，支持輸出各個測點流速和雷視融合斷面平均流速，測驗精度更高;
工作參數:工作溫度:-30℃~75℃，存儲溫度:-40℃~85℃，工作電壓:DC9-28V。

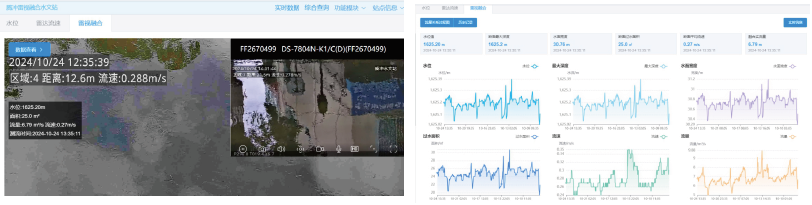

雷視融合軟件
1、可安裝于省中心、分中心服務器，能接收測站發來的各項信息，能遠程下載數據和設置工作參數，可以任意查詢與下載數據，根據測站實測數據生成《河流流量測驗規范》(GB50179-2015)、《水文資料整編規范》(SL247-2012)等現行水文規范、標準所需報表;
2、電腦端提供遠程測流、遠程維護、遠程參數設置、遠程監視等功能，手機端提供遠程測驗、數據查看等;
3、數據輸出:流量結果計算表、流量成果表、水位流量關系圖、水位流量過程線、水位流速過程線、流量流速過程線、流速分布曲線圖、水位報表、測流圖片信息等。
適用環境
適合于天然河道、山區性河流、較淺的溪流、洪水期測流、人工測流較危險的水域、明渠流量在線監測等。
