系統概述

系統把雷達波流速儀布設到斷面相應起點距位置，所有傳感器通過RS485總線連接到岸邊的測流控制系統采集流速并計算流量，通過GPRS或北斗衛星把數據發往到控制中心，能確保測得各次峰、谷和完整的水位和流量變化過程，實現河道流量的實時在線監測。

系統組成

主要由多個雷達波流速儀、系統控制及流量計算系統、數據遙測系統(含RTU)、水位計、太陽能供電系統、配套支架和中心站管理軟件等組成。

系統特點

1、具有在線升級、遠程升級、自動加測、定時測流以及水位漲落自動加測的功能;

2、具有應對惡劣天氣的各種解決手段，有GPRS和北斗雙通道通訊備份，能通過網線控制系統測流和觸摸顯示屏測流;

3、全自動采集和計算，設備本地?cái)?shù)據保存時間10年以上，避免數據丟失;

4、具有故障自我診斷功能，及時上報實時情況;

5、現場配置中文觸摸屏操作界面，方便現場配置參數，人工操作測流等;

6、可根據不同水位級變化自動進行選擇對應的垂線數測流，全自動、測驗精度高;

7、具有操作安全，測量時間短、速度快等優點，能確保測得峰、谷和完整的水位和流量變化過程;

8、可以在暴雨環境中正常測流，全天候測量，解決了山溪性河流暴漲暴落，含沙量大、漂浮物多、流速大的流量測驗技術難題。

技術參數

中心站軟件

1、可安裝于省中心、分中心服務器，能接收測站發來的各項信息，能遠程下載數據和設置工作參數。在非測流時間，能人工控制增加測次。根據實測數據生成《河流流量測驗規范》、《水文資料整編規范》等現行水文規范、標準所需報表，直接參與整編;

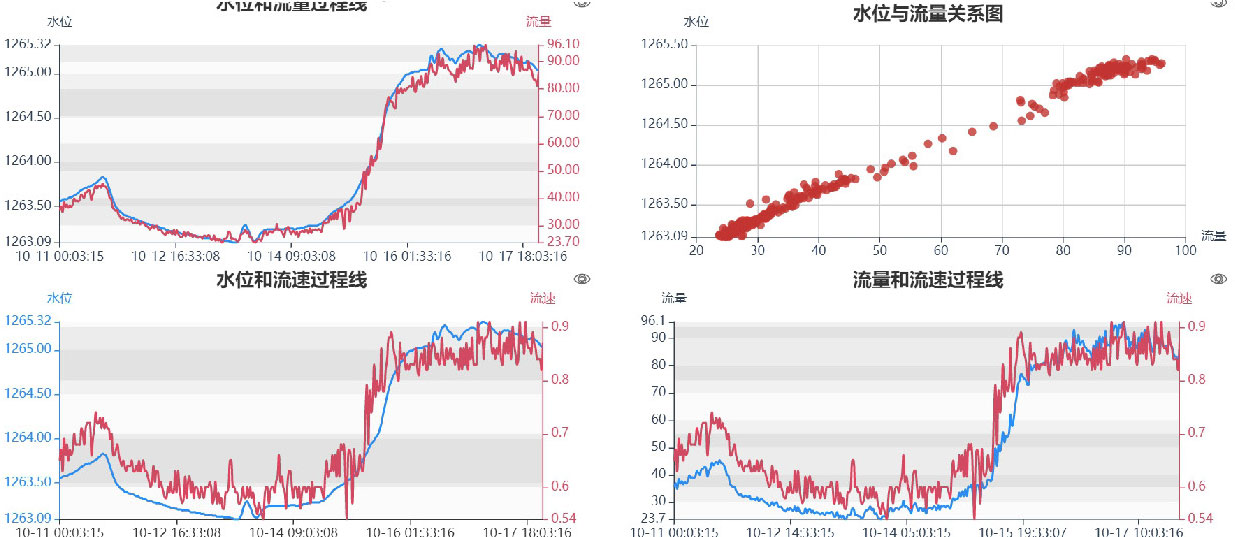

2、可以任意查詢與導出所有符合水文規范的報表，如:流量結果計算表、流量成果表、水位流量關系圖、水位流量過程線、水位流速過程線、流量流速過程線、流速分布曲線圖、水位報表等。
