系統概述

系統利用兩根間距為300mm、直徑≥5mm的304不銹鋼鋼絲繩做導軌，將雷達波流速儀、雙自流電機、雷達測速控制器、鋰電池、無線電臺等設備安裝在

雷達運行車內，雷達運行車通過驅動輪和轉向輪懸掛在導軌繩上。通過雷達測速控制系統和無線電臺運行指令，控制雷達波流速儀到指定垂線測流，并將實

測流速數據發送給系統控制器，系統控制器同時采集水位數據，再將水位、流速等數據發送給流量計算終端，實時計算斷面流量，從而實現斷面無人值守自

動測驗。

雷達運行車

雷達波流速儀

適用范圍

適合于天然河道、山區性河流、較淺的溪流、洪水期測流、人工測流較危險的水城、明渠流量在線監測等。應用案例豐富，在高寒、高海拔、沿海、臺風、

無人區等各種環境下均有成功應用。

系統特點

1、具有自動校時、在線升級、遠程升級、自動加測、定時測流等功能;

2、具有故障自我診斷功能，能及時上報實時情況;

3、具有測流條件判斷功能，如:電池電壓、大風、暴雨、溫度等因素超過臨界點自我保護;

4、現場配置中文觸摸屏操作界面，方便現場配置參數，人工操作測流等;

5、全自動采集和計算，設備本地?cái)?shù)據保存時間8年以上，避免數據丟失;

6、具有高、中、低三種以上水位模式，不同測量模式下測速垂線不同;

7、具有人機智能對話功能，能通過語音識別系統自動進行測流，并實時播放測流結果;

8、售后服務體系完善，從雷達波流速儀、雷達運行車、流量計算終端、通訊、軟件綜合平臺全都自主知識產權，系統穩定性及售后維護更加方便，更有保障。

中心站軟件

1、可安裝于省中心、分中心服務器，能接收測站發來的各項信息，能遠程下載數據和設置工作參數。在非測流時間，能人工控制增加測次。根據實測數據生

成《河流流量測驗規范》、《水文資料整編規范》等現行水文規范、標準所需報表，直接參與整編;

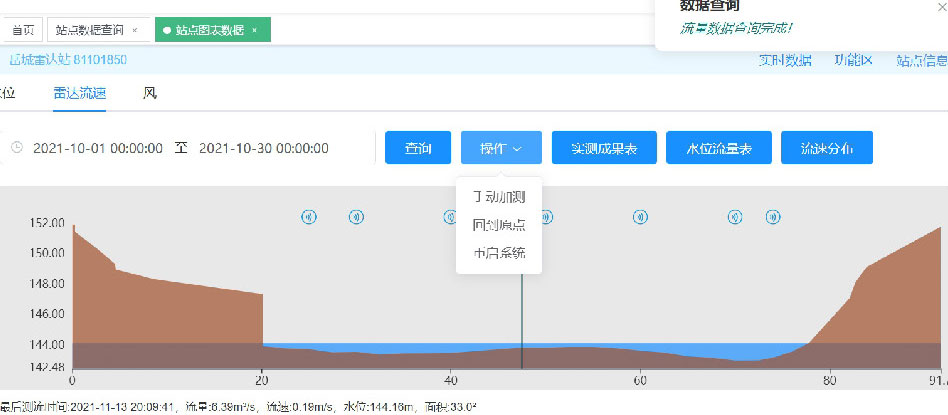

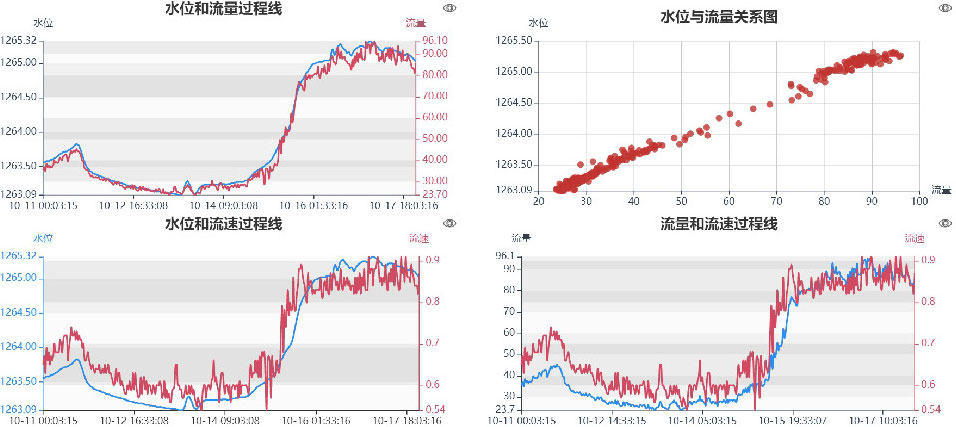

2、可以任意查詢與導出所有符合水文規范的報表，如:流量結果計算表、流量成果表、水位流量關系圖、水位流量過程線、水位流速過程線、流量流速過程線、

流速分布曲線圖、水位報表等。

系統組成

采用非接觸式測流方式，主要由雷達波流速儀、雷達運行車、系統控制及流量計算系統、數據遙測系統(含RTU)、恒流恒壓充電控制系統、超短波電臺、

雷達水位計、太陽能供電系統、配套支架和中心站管理軟件等組成。
